製品詳細
起源の場所: 中国
ブランド名: OUB
証明: ISO9001
モデル番号: 232-15-15961 年
支払いと配送条件
最小注文数量: 10
価格: 交渉可能
パッケージの詳細: 内側のPPバッグは、フィルムラップ付きのカートンです。
受渡し時間: デスポンシットを取得してから5〜15日以内
支払条件: L/C、D/A、D/P、T/T、ウェスタンユニオン
供給の能力: 1000個
パート番号：: |
232-15-15961 年 |
モデル: |
GD621R-1 |
部品名:: |
サービスキット |
に適合: |
トルクコンバータ |
機械: |
モーターグレーダー |
材料: |
高張力鋼、PU |
色: |
黒,赤 |
パート番号：: |
232-15-15961 年 |
モデル: |
GD621R-1 |
部品名:: |
サービスキット |
に適合: |
トルクコンバータ |
機械: |
モーターグレーダー |
材料: |
高張力鋼、PU |
色: |
黒,赤 |
1. シールの概要 232-15-15961:
| 部品番号 | 232-15-15961 |
| 機械 | モーターグレーダー |
| サイズ | OEM |
| 材料 | 高張力鋼、PU |
| オイルシールタイプ | サービスキット、トルクコンバーター |
2. 232-15-15961 グループ上のパーツ:
| いいえ。 | 部品番号 | プラット名 | 数量 |
| 1 | 23B-15-00061 | トランスミッションアセンブリ | 1 |
| 2 | 23B-15-11020 | トランスミッションアセンブリ(PTOを除く) | 1 |
| 3 | 23B-15-15810 | カバー | 1 |
| 4 | 07042-20211 | プラグ | 1 |
| 5 | 06120-02016 | ベアリング | 1 |
| 6 | 144-15-29110 | シール、オイル(K1) | 1 |
| 7 | 238-15-25750 | レバー | 1 |
| 8 | 04010-00300 | 鍵 | 1 |
| 9 | 144-15-25570 | ワッシャー | 2 |
| 10 | 232-15-15761 | レバー | 1 |
| 11 | 01010-80850 | ボルト | 1 |
| 12 | 01602-20825 | ワッシャー、スプリング | 1 |
| 13 | 232-15-15770 | レバー | 1 |
| 14 | 06120-01612 | ベアリング | 1 |
| 15 | 232-15-15790 | ワッシャー | 1 |
| 16 | 232-15-15780 | 軸 | 1 |
| 17 | 232-15-16270 | 春 | 1 |
| 18 | 125-15-11461 | ボルト | 1 |
| 19 | 01580-11008 | ナット | 1 |
| 20 | 01602-21030 | ワッシャー、スプリング | 1 |
| 21 | 232-15-15840 | カバー | 1 |
| 22 | 232-15-15971 | ガスケット(K1) | 1 |
| 23 | 01010-81030 | ボルト | 3 |
| 24 | 01010-81065 | ボルト | 1 |
| 25 | 01602-21030 | ワッシャー、スプリング | 4 |
| 26 | 232-15-15830 | カバー | 1 |
| 27 | 232-15-15961 | ガスケット(K1) | 1 |
| 28 | 01010-81030 | ボルト | 8 |
| 29 | 01602-21030 | ワッシャー、スプリング | 8 |
| 30 | 23B-15-15952 | ガスケット(K1) | 1 |
| 31 | 04020-01024 | ピン、ダボ | 2 |
| 32 | 01010-81040 | ボルト | 17 |
| 33 | 01010-81030 | ボルト | 1 |
| 34 | 01602-21030 | ワッシャー、スプリング | 18 |
| 35 | 01643-31032 | ワッシャー | 18 |
| 36 | 23B-15-11820 | カップリング | 2 |
| 37 | 07000-73028 | Oリング(K1) | 2 |
| 38 | 23B-15-11810 | カバー | 1 |
| 39 | 01010-81025 | ボルト | 2 |
| 40 | 01643-31032 | ワッシャー | 2 |

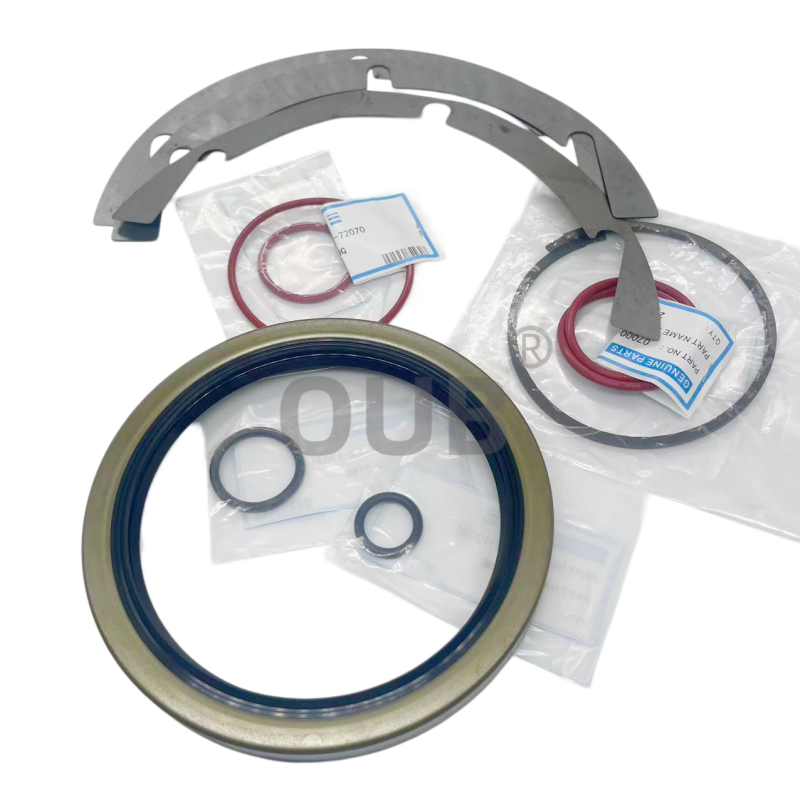

3. 232-15-15961 写真：
4. サービス部品番号:
| 部品番号 | 部品番号 | 部品番号 |
| 707-35-52670 | 707-51-45640 | 707-99-75600 |
| 707-51-45640 | 707-51-11640 | 707-51-80640 |
| 707-35-52740 | 707-35-91100 | 707-98-36600 |
| 707-99-76230 | 707-98-25920 | 707-51-11640 |
| 707-35-52690 | 707-51-90640 | 707-51-11650 |
| 707-99-76230 | 707-51-90650 | 707-51-11690 |
| 707-99-76260 | 707-51-95630 | 707-51-75030 |
| 707-99-76300 | 707-35-91850 | 707-51-75110 |
| 707-99-77050 | 707-35-92020 | 707-51-75211 |
| 707-99-77090 | 707-35-92050 | 707-51-80030 |
| 707-35-52770 | 56D-50-13170 | 707-98-37500 |
| 707-35-52780 | 707-51-60650 | 707-98-58230 |
| 707-51-70630 | 707-44-90180 | 707-98-58240 |
| 707-51-70650 | 707-44-90150 | 707-51-20250 |
| 707-99-77240 | 707-98-60121 | 707-35-52700 |
5. よくある質問
Q: 初期不良の原因となるよくある間違いは何ですか?
A: 徹底的な洗浄を省略すると、シールリップに損傷を与えたり、シムが平らに収まらなくなる砂が残ります。オイルシールを斜めに取り付けたり、間違った工具で取り付けたりするとリップが変形し、すぐに漏れが発生する可能性があります。間違った厚さのシムを使用すると、ベアリングのプリロードが正しくなくなり、摩耗や過熱が発生します。取り付け中に O リングをねじると、圧力がかかると破損する弱点が生じます。
Q: これらの部品は正しく取り付けられた場合、どれくらい持続しますか?
A: きれいな潤滑、適切なクリアランス、および適切な取り付けにより、オイル シールと O リングは 5,000 ～ 10,000 の動作時間持続します。金属シムは、取り外しの際に損傷しない限り、アセンブリの寿命まで続くように設計されています。
Q: 以前のキットの古いパーツを再利用できますか?
A: スチール シムは、完全に損傷しておらず、厚さの許容範囲内にある場合にのみ再利用できます。オイルシールとOリングは全て新品に交換する必要があります。これらのゴム部品は、一度取り付けると永久圧縮永久歪みと隠れた摩耗が発生するため、再利用の信頼性が低くなります。
Q: 古いキットの部品を再利用できますか?
A: 金属シムは完全に損傷しておらず、曲がりや傷がなく、厚さが仕様の範囲内にある場合にのみ再利用できます。中央リングとすべての O リングを含むシール部品は、常に新しいものと交換する必要があります。これらのゴムおよび複合部品は、一度取り付けると圧縮永久歪みや隠れた摩耗が発生するため、再利用の信頼性が低くなります。
Q: 初期の失敗につながるよくある間違いは何ですか?
A: 洗浄が不十分だと、シールリップに損傷を与えたり、シムが平らに収まらなくなるような破片が残ります。オイルシールの取り付けが偏ったり、間違った工具で取り付けたりすると、リップを損傷し、すぐに漏れが発生する可能性があります。不適切な厚さのシムを使用すると、ベアリングのクリアランスが不正確になり、過度の摩耗や過熱が発生します。シールを逆に取り付けると、リップが潤滑剤を適切に保持できなくなります。
Q: これらの部品は正しく取り付けられた場合、どのくらい長持ちしますか?
A: 適切に取り付け、きれいな潤滑剤を使用し、適切なクリアランス設定を行った場合、オイル シールは 5,000 ～ 10,000 動作時間持続しますが、金属シムは通常、使用中に損傷しない限りアセンブリの寿命まで持続します。
Q: 古いシムは再利用できますか?
A: シム自体は磨耗しませんが、特に分解時に曲がったり、傷がついたり、変形したりした場合は、できるだけ新しいものを使用するのが最善です。古いシムが損傷している場合、再使用するとクリアランスが正しくなくなる可能性があるため、再使用する前に必ず注意深く検査してください。ただし、オイルシールは整備時に必ず新品に交換してください。
6. 展示会と倉庫
オイルシール、油圧シール、シリンダーシールキットなど
